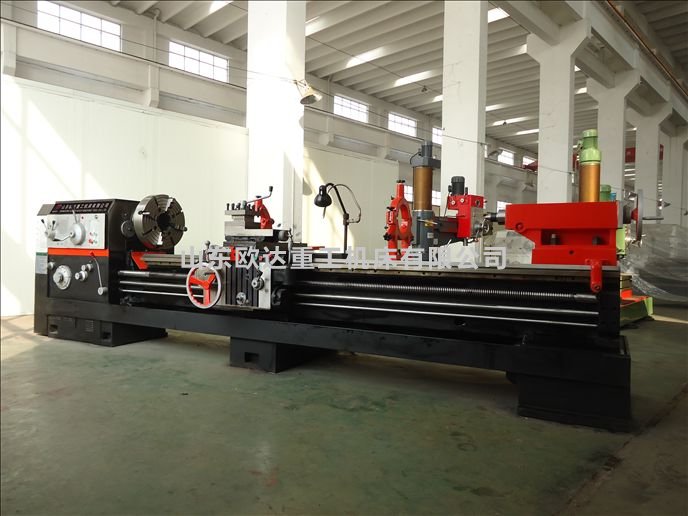

C630車床制造廠,大量批發30車床價格,CW630臥式車床
時間:2016-09-29 13:18 來源:m.bcdx.com.cn 作者:龍門銑床
C630車床制造廠,大量批發30車床價格,CW630臥式車床的氣動夾緊系統為機床夾具的氣動夾緊系統。C630車床制造廠,大量批發30車床價格,CW630臥式車床的動作循環是：垂直活塞桿下降將工件壓緊，兩側的氣缸活塞桿再同時前進。對工件兩側進行夾緊，加工完后，各氣缸退回，松開工件。用腳踩一下腳踏閥1，壓縮空氣經單向節流閥7進入氣缸A的無桿腔，夾緊頭下降夾緊工件。X6140銑床，BC660牛頭刨床等機床的壓下行程閥2后，壓縮空氣經單向節流閥6發出信號，C630車床制造廠,大量批發30車床價格,CW630臥式車床的氣控換向閥4(調節節流閥開度可控制閥4的延時接通時間)換向。這樣壓縮空氣經過氣控閥3進入B，C氣缸的無桿腔，使活塞桿伸出夾緊工件，龍門銑床，銑床，車床等機床的工件開始加工。加工的同時，流經閥3的一部分壓縮空氣經單向節流閥5進入閥3的右控制端，經過一段時間后(通過節流閥控制時間的長短)，發出信號，閥3換向，兩側氣缸退回。
可根據客戶要求定做：
|
規格型號 |
|
CW6263車床 CW630車床 |
|
床身上最大回轉直徑 |
mm |
630 |
|
刀架上最大回轉直徑 |
mm |
350 |
|
最大工件長度 |
mm |
750,1500,2000,3000-15000 |
|
馬鞍槽內回轉直徑/有效寬度 |
mm |
800/300 |
|
主軸通孔直徑和軸頭型式 |
mm |
φ104；D11(B系列） φ130；D11(C系列） |
|
主軸通孔前端錐體和頂尖錐度 |
mm |
φ120(B系列） φ140(C系列）莫氏5號 |
|
主軸轉速級數和范圍 |
r/min |
18種7.5-1000(B系列）
18種8.5-800(C系列） |
|
C630車床制造廠,大量批發30車床價格,CW630臥式車床的縱進給量級數和范圍 |
mm/r |
64種0.05-24.3 |
|
范圍1：1 |
mm/r |
0.1-1.52 |
|
范圍16：1 |
mm/r |
1.6-24.3 |
|
用交換齒輪微量進給范圍 |
mm/r |
0.05-0.76 |
|
橫向進給量與縱進給量的比率 |
|
1/2 |
|
床鞍快移速度 |
mm/min |
4000 |
|
機床絲杠螺距 |
mm |
12(公制）1/2"（英制） |
|
公制螺紋種數、范圍 |
mm |
50種 1-240 （另有14種非標螺紋） |
|
英制螺紋種數、范圍 |
|
26種 14-1 t.p.i |
|
模數螺紋種數、范圍 |
mm |
53種 0.5-120 |
|
徑節螺紋種數、范圍 |
|
24種 28-1 DP |
|
下刀架最大橫向行程 |
mm |
315 |
|
上刀架最大行程 |
mm |
200 |
|
尾座套筒行程 |
mm |
250 |
|
尾座套筒錐度 |
|
莫氏5號 |
|
床身導軌寬度及淬火硬度 |
mm |
550RC52 |
|
主電機功率 |
kW |
11 |
|
C630車床制造廠,大量批發30車床價格,CW630臥式車床的快速電機功率 |
kW |
1.1 |
|
冷卻泵電機功率 |
w |
90 |
|
機床寬度×高度/包裝寬度×高度 |
mm |
1380×1450
×1720×1710
1380×1770/
1440×1835/
1800×2340 |
|
機床長度/包裝箱長度 |
|
|
|
最大工件長度 |
|
|
|
750 |
mm |
2890/3440 |
|
1500 |
mm |
3690/4240 |
|
2000 |
mm |
4070/ |
|
30000 |
mm |
5190/5740 |
|
4000 |
mm |
6120/6640 |
|
5000 |
mm |
7200/7750 |
|
機床凈重 |
|
|
|
最大工件長度 |
|
|
|
750 |
mm |
3400/4400 |
|
1500 |
mm |
3700/4700 |
|
2000 |
mm |
4200/ |
|
3000 |
mm |
4700/5900 |
|
4000 |
mm |
5800/7700 |
|
5000 |
mm |
6800/8800 |
|
C630車床制造廠,大量批發30車床價格,CW630臥式車床的床身寬度 |
mm |
550 |
|
最大承重 |
kg |
2000 |
質量：鑄件執行GB9439-88標準，采用回火處理，導軌硬度達到HRC52，高頻淬火處理，齒輪采用淬火鋼材質。售后：按照國家標準三包，包修包換包退。來源：www.chechuang168.com
|
