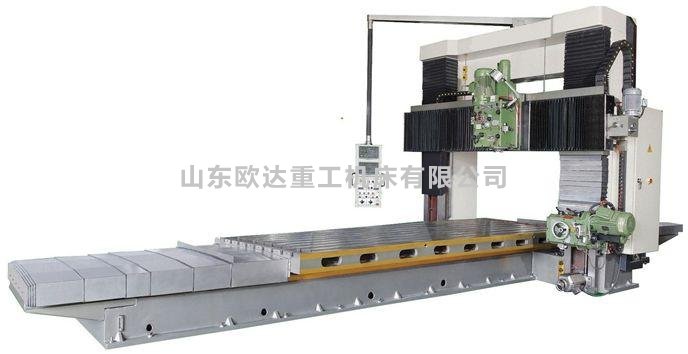

2米龍門銑床生產廠家,龍門銑床價格
時間:2019-08-17 16:54 來源:m.bcdx.com.cn 作者:龍門銑床
2米龍門銑床生產廠家,龍門銑床價格的滾刀的安裝滾齒時，為了切出準確的齒廓，應當使2米龍門銑床生產廠家,龍門銑床價格的滾刀的螺旋線方同與被加工齒輪的齒面線方向一致。因此，需將滾刀軸向與被切齒輪端而安裝成一定的角度，稱作安裝角。龍門銑床、車床、鏜床等機床當加工直齒圓柱齒輪時，滾刀安裝角等與滾刀的螺旋升角。用右旋滾刀加工直齒圓柱齒輪的安裝角，用左旋滾刀加工直齒圓柱齒輪。當加工斜齒圓柱齒輪時，滾刀的安裝角不僅與滾刀螺旋線方向及螺旋升角y有關而且還與被加工齒輪的螺旋方向及螺旋角有關。M7150平面磨床、CA6150車床等機床滾刀與被加工齒輪的螺旋線方向相同，滾刀的安裝角，表示用右旋滾刀加工右旋斜齒輪的情況。當滾刀與被加工齒輪的螺旋線方向相反時，2米龍門銑床生產廠家,龍門銑床價格的滾刀的安裝角，表示用右旋滾刀加工左旋斜齒輪的情況。可根據客戶要求定做：
|
主要技術參數 |
UNIT |
BX2010 |
BX2012 |
BX2016 |
BX2020 |
|
2米龍門銑床生產廠家,龍門銑床價格的工作臺面有效尺寸 |
長 |
MM |
3000/4000/6000 |
3000/4000/6000 |
4000/6000/8000 |
4000/6000/8000 |
|
寬 |
MM |
800 |
1000 |
1200 |
1600 |
|
T型槽個數/寬度/間距 |
MM |
5-28-160 |
5-28-200 |
5-28-225 |
7-28-225 |
|
工作臺最大承重 |
KG |
5000/6000/8000 |
6000/8000/10000 |
10000/12000/15000 |
12000/15000/18000 |
|
可加工工件最大尺寸 |
長 |
MM |
3000/4000/6000 |
3000/4000/6000 |
4000/6000/8000 |
4000/6000/8000 |
|
寬 |
1000 |
1250 |
1600 |
2000 |
|
高 |
800 |
1000 |
1250 |
1500 |
|
工作臺行程長度 |
最小 |
MM |
530 |
530 |
530 |
530 |
|
最大 |
MM |
3150/4150/6150 |
3150/4150/6150 |
4150/6150/8150 |
4150/6150/8150 |
|
龍門寬度 |
MM |
1100 |
1350 |
1700 |
2100 |
|
2米龍門銑床生產廠家,龍門銑床價格的銑頭 |
功率 |
KW |
5.5 |
5.5 |
7.5 |
7.5 |
|
主軸孔 |
|
ISO50 |
ISO50 |
ISO50 |
ISO50 |
|
轉速范圍 |
R/MIN |
140-803 |
140-803 |
97-675 |
97-675 |
|
主軸電機功率 |
KW |
22/22/30 |
22/30/37 |
30/37/45 |
37/45/55 |
|
橫梁升降速度 |
MM/MIN |
570 |
570 |
570 |
440 |
|
2米龍門銑床生產廠家,龍門銑床價格的外形尺寸 |
長 |
MM |
6800/8800/12800 |
6800/8800/12800 |
8800/12800/16800 |
8800/12800/16800 |
|
寬 |
3730 |
4000 |
4500 |
4800 |
|
高 |
2700 |
2900 |
3450 |
3625 |
|
整機重量 |
T |
14/17/21 |
16/20/24 |
26/31/36 |
29/35/41 |
質量：鑄件執行GB9439-88標準，采用回火處理，導軌硬度達到HRC52，高頻淬火處理，齒輪采用淬火鋼材質。售后：按照國家標準三包，包修包換包退。來源： www.zxjichuang.com
|
